(5 статья) Часы с двумя DS18x20 с большими индикаторами
jura15Дата: Четверг, 15.06.2017, 15:17 | Сообщение # 16
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline

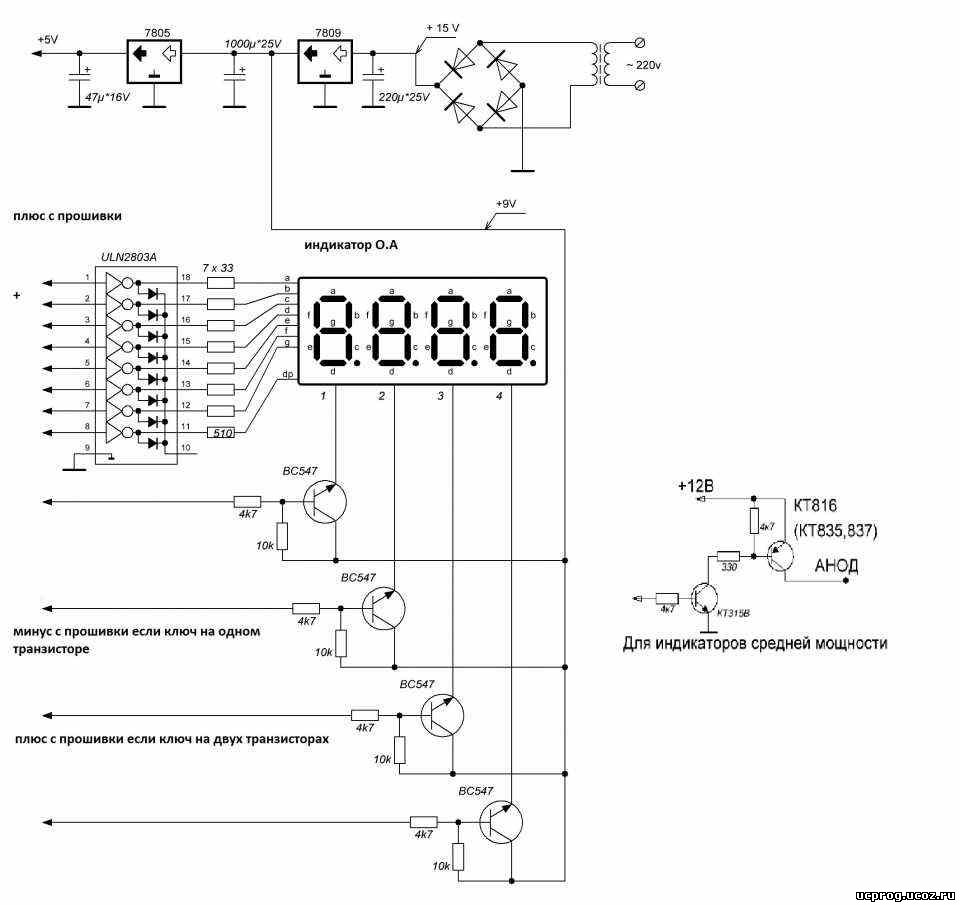

приблизительно по такой схеме
Прикрепления: 1617857.jpg(77.7 Kb)

jura15Дата: Четверг, 15.06.2017, 16:32 | Сообщение # 17
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
или такой
Прикрепления: 8518173.jpg(147.0 Kb)

jura15Дата: Четверг, 15.06.2017, 16:47 | Сообщение # 18
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
микроосхема 2803 извиняюсь

BorodaДата: Четверг, 15.06.2017, 17:00 | Сообщение # 19
Генерал-лейтенант
Группа: Администраторы
Сообщений: 538
Статус: Offline
Цитата jura15 ()
или такой
Прикрепления: 8518173.jpg(147Kb)

Берите эту схему и прошивайте как Общий Катод.

П.С. часы наверное хотели сделать из восьмой статьи, а не из пятой?

jura15Дата: Четверг, 15.06.2017, 19:15 | Сообщение # 20
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
Да,статья 8

jura15Дата: Четверг, 15.06.2017, 19:17 | Сообщение # 21
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
а индикатор должен быть с общим анодом? я так понял или наоборот

jura15Дата: Четверг, 15.06.2017, 19:25 | Сообщение # 22
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
хочу сделать самодельные сегменты из 3 диодов
напрямую подключать нельзя поому пытаюсь вставить микросхему

BorodaДата: Четверг, 15.06.2017, 19:49 | Сообщение # 23
Генерал-лейтенант
Группа: Администраторы
Сообщений: 538
Статус: Offline
jura15, индикатор с общим анодом. Светодиоды должны стоять параллельно, чтоб пяти вольт питания хватило.

Если светодиоды стоят последовательно, то для знакомест надо такую схему использовать и 2803 для сегментов:



Прошивка должна быть для схемы с ОК, т.к. засветка знакоместа происходит лог.1 и засветка сегмента тоже лог.1.
В прошивке для ОА засветка знакоместа происходит лог.1, а засветка сегмента лог.0.
Прикрепления: 8891808.jpg(11.6 Kb)

jura15Дата: Четверг, 15.06.2017, 20:07 | Сообщение # 24
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
спасибо огромное

jura15Дата: Четверг, 15.06.2017, 21:17 | Сообщение # 25
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
в свое время собирал часы по этой схеме  нашего соотечественника http://sxem.org/2-vse-stati/25-chasy/122-chasy-termometr
скажите, пожайлуйста, возможно к ним притулить еще один датчик температуры?, спасибо
Прикрепления: Termo_Clock.hex(10.9 Kb) · Termo_clock_16F.dsn(52.3 Kb)

BorodaДата: Четверг, 15.06.2017, 21:37 | Сообщение # 26
Генерал-лейтенант
Группа: Администраторы
Сообщений: 538
Статус: Offline
Ну как бы для этого всю прошивку надо переписать...

jura15Дата: Четверг, 15.06.2017, 21:49 | Сообщение # 27
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
тогда будем делать ваш вариант
извините что не по теме
если появятся вопросы буду задавать
еще раз спасибо
